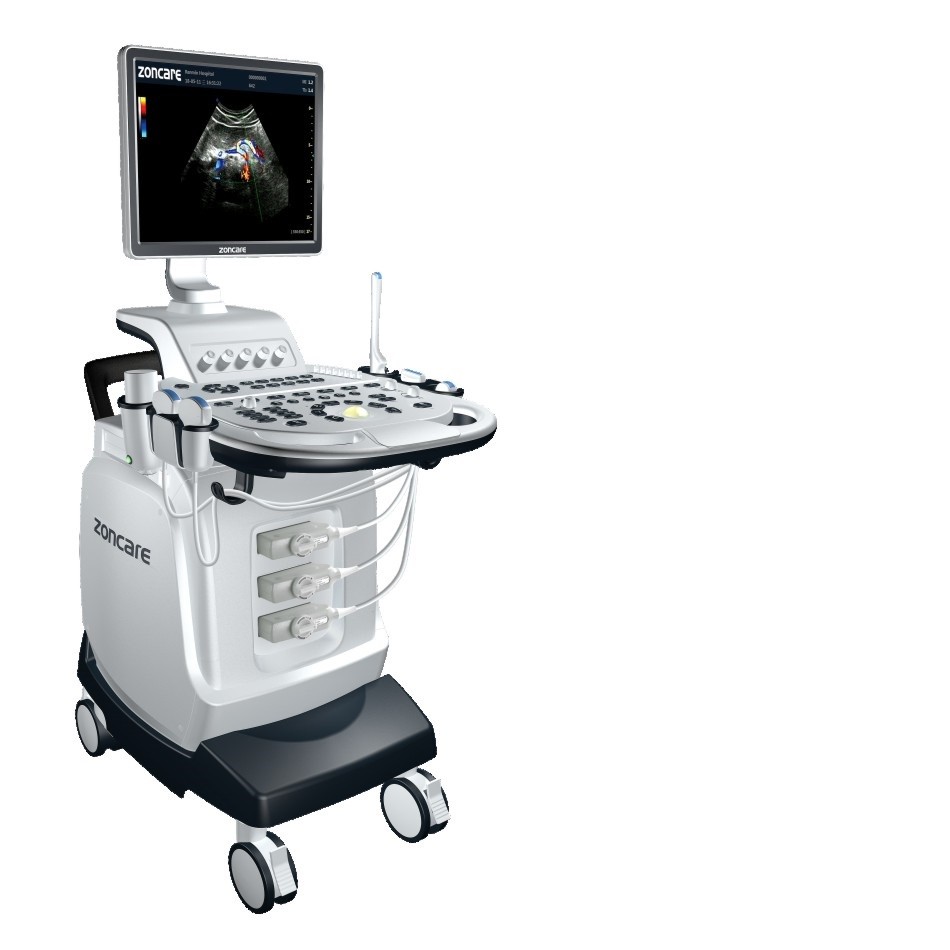

سیستم تشخیصی آلتراسونیک داپلر رنگی دیجیتال

شریک مراقبت های اولیه!

به راحتی می توان اطمینان تشخیص را با آخرین پلت فرم و جریان کار بهبود یافته به دست آورد.
این سیستم جدید توسعه یافته مبتنی بر تقاضای سفارشی جدید برای ارگونومی مد، کیفیت تصویربرداری قابل توجه، جریان کار تصفیه شده، از جمله رادیولوژی، قلب و عروق، OB/Gyn، اندام های کوچک و غیره است.
ترکیبی از مانیتور LED با وضوح بالا 19 اینچی، پنل کنسول کشویی قابل چرخش و متحرک و نوع مخفی، اتصال کامل DICOM و امکانات شبکه، بهترین تجربه کار را تضمین می کند.این سیستم به طور همزمان تمام پهنای باند فرکانس های بدست آمده از پروب پهن باند را از 1 تا 12 مگاهرتز پردازش می کند، که با به کارگیری فناوری پیشرفته، همراه با پلت فرم داپلر جدید توسعه یافته Zoncare، به پزشکان اطمینان بیشتری برای بیماران دشوار می دهد.این برای راحتی و لذت، تکنیک تصویربرداری تطبیقی ​​شدید برای به حداقل رساندن نویز لکه‌ها و بهبود وضوح طراحی شده است، می‌تواند با کیفیت تصویربرداری عالی، طراحی ارگونومیک قابل‌توجه، جریان کار تصفیه‌شده، جدیدترین فناوری داپلر را به نفع سلامت عمومی بیشتر ارائه دهد.
ویژگی های سیستم:
چراغ نشانگر وظیفه
ایستگاه کاری داخلی
کلیدهای سفارشی از پیش تنظیم شده
سیستم تحلیل آفلاین
فریز خودکار پروب
تصویربرداری تطبیقی ​​با وضوح فوق العاده
فناوری هارمونیک وارونگی پالس
از پیش تنظیم کلید بهینه سازی
بزرگنمایی زمان واقعی PIP
اسکن دو بعدی/ داپلر هوشمند

این از فناوری پیشرفته پیشرفته برای پاسخگویی به تقاضای سفارشی برای یک سیستم پیشرفته در دسترس توسعه یافته است.تصویربرداری تطبیقی، تصویربرداری ترکیبی فضایی، تصویربرداری هارمونیک تغییر فازی به شما یک داپلر می دهد که ممکن است قبلا هرگز تجربه نکرده باشید.این می تواند پروب های مختلف مانند محدب، خطی، میکرو محدب، آرایه فازی را پشتیبانی کند. تصویربرداری 4 بعدی در زمان واقعی.این می تواند شکل کودک مانند صورت، گوش، بینی و لب ها را با عملکرد آسان نشان دهد.
اطلاعات فنی مختصر:

کاربرد بالینی
شکم
زنان و زایمان
اطفال
اورولوژی
قلبی
قطعات کوچک
رادیولوژی
عروقی، از جمله ( محیطی، عروقی مغزی و حین عمل)
عضلانی اسکلتی
حالت های تصویربرداری
B، Dual B، Quad B، M، B/M،
CFM، PDI، CDE، CDFI،
PW، CW، THI
حالت نمایش بیدرنگ دوتایی رنگی، سه گانه
همزمان، آناتومیک M-Mode
فناوری اصلی
DSC (مبدل اسکن دیجیتال)
DBF (شکل دهی پرتو دیجیتال)
RDA (دیافراگم دینامیکی بی‌درنگ)
DRA (Apodization دریافت پویا)
DRF (فوکوس دریافت دینامیک)
DFS (Dynamic Frequency Scan) 32Ch
THI (تصویربرداری هارمونیک بافتی)
SNR (کاهش نویز لکه)
ماژول تصویربرداری سه بعدی آزاد
کالیبراسیون زاویه جریان خودکار
مشخصات نرم افزار
پارامترهای تصویربرداری
شبه رنگ: 16
مقیاس های خاکستری: 256
سرعت M: قابل تنظیم
محدوده دینامیکی: 0 ~ 210dB
زاویه نمایش: قابل تنظیم
چرخش تصویر: U/D، L/R، 90 درجه
فوکوس انتقال: چند فوکوس
(بستگی به نوع پروب و عمق اسکن دارد)
وارونگی سیاه/سفید: موجود است
نمایش منحنی TGC: موجود است
خروجی NTSC/PAL: موجود است
شماره فوکوس، موقعیت، فاصله: قابل تنظیم
عمق: بسته به نوع پروب
دریافت فوکوس: فوکوس پویا/دیافراگم
زوم پویا بلادرنگ: زوم متحرک
قابل تنظیم
آنالیز داپلر اتوماتیک High Q
راه اندازی سیستم
زبان: انگلیسی/چینی
فرمت تاریخ: yyyy-mm-dd
mm-dd-yyyy
dd-mm-yyyy
فرمت زمان: سیستم 24 ساعته
محافظ صفحه: موجود است
علامت بدن: ≥95 نوع
کانال پردازش دیجیتال: 8192 / فریم
راه اندازی چاپگر: پرینتر ویدئو/لیزر
فریز خودکار: موجود است
سوئیچ پدال: موجود است
فرمت ذخیره سازی تصویر: JPEG، BMP
برنامه های از پیش تعیین شده: 10 گروه شامل 4
آنهایی که توسط کاربر تعریف شده است
حاشیه نویسی از پیش تنظیم شده: 10 حاشیه نویسی در هر
برنامه (حداکثر 15 نویسه در هر حاشیه نویسی)
OB Table/GA Setup: راه اندازی قطعات و
روش مامایی
اندازه گیری، بررسی
میز GA و جنین
جدول رشد، ایجاد کنید
جدول GA تعریف شده توسط کاربر
و جدول رشد جنین
به روز رسانی سیستم: موجود است
ابزارهای نگهداری: موجود است
پیش پردازش تصویر
سود: قابل تنظیم
TGC: 8 لغزنده با منحنی های از پیش تعیین شده
قدرت آکوستیک: قابل تنظیم
مقیاس خاکستری: چند سطحی قابل تنظیم
داده های بیمار
مدیریت پرونده پزشکی
گزارش استعلام و چاپ
خروجی تصویر تصویر (HDD/DVD-RW/USB)
ایستگاه کاری سونوگرافی داخلی
علامت گذاری می کند
علامت شخصیت
علامت بدن
علامت پیکان
مدیریت تصویر
ذخیره سازی تصویر/فیلم
ظرفیت ذخیره سازی دیسک ≥500 گرم
Cineloop دستی و خودکار بیش از 300 مگابایت
سیستم مدیریت تصویر
پایگاه داده بیمار/آزمایش و Mgmt
نمایش اسلاید تصاویر ذخیره شده
پشتیبانی از مشخصات سخت افزاری دستگاه های ذخیره سازی USB خارجی
مانیتور LED
اندازه (مورب): 19 اینچ
رزولوشن: 1280x1024 پیکسل
کنسول
پانل کنترل با نور پشت و بلندگوهای یکپارچه
دستگیره چند منظوره برای کنترل حالت و تمام مقدار افزایش، تنظیم پارامترها
کامپیوتر جاسازی شده
اطلاعات هارد دیسک (بیمار): ≥500 گیگابایت
پارامترهای پروب
پروب آرایه محدب TC50
فرکانس مرکزی: 3.5 مگاهرتز
محدوده فرکانس: 2.0MHz~5.0MHz/THI
حداکثرعمق اسکن: 300 میلی متر
شکم / OB / GYN / اورولوژی
پروب آرایه خطی TL40
فرکانس مرکزی: 7.5 مگاهرتز
محدوده فرکانس: 4.0MHz~12.0MHz/THI
حداکثرعمق اسکن: 90 میلی متر
قطعات کوچک / عروقی
تی وی اس پروب TC10
فرکانس مرکزی: 6.5 مگاهرتز
محدوده فرکانس: 5.0 مگاهرتز تا 10.0 مگاهرتز
حداکثرعمق اسکن: 70 میلی متر
ترانس واژینال/ترانس رکتوم
پروب آرایه فازی TP16
فرکانس مرکزی: 3.0 مگاهرتز
محدوده فرکانس: 2.0MHz~5.0MHz/THI
حداکثرعمق اسکن: 200 میلی متر
قلب و عروق
پروب حجمی 4 بعدی
ورودی ها و خروجی های سیستم
سوئیچ پدال:
برای تعریف به سوئیچ پدال وصل شوید
عملکرد فریز و چاپ
RS-232: پورت سریال
USB (4):
به دستگاه هایی که از پروتکل USB پیروی می کنند وصل شوید
RJ-45:
پورت خالص برای اتصال به اینترنت یا سایر موارد
دستگاه هایی که از قرارداد DICOM پشتیبانی می کنند
SVHS: خروجی سیگنال S
ویدئو: خروجی سیگنال های ویدئویی، اتصال به ویدئو
چاپگرها و ایستگاه های کاری اولتراسوند
چاپ از راه دور: به دستگاه هایی با ورودی سیگنال کنترل اضافی مانند چاپگرهای ویدئویی متصل شوید

گواهی
استانداردهای کیفیت
ISO9001
ISO13485
CMD
CE

اعلامیه CE
ZONCARE-Q5 با ارزیابی شده است
با توجه به ارزیابی انطباق
روش شرح داده شده در ماده 11.3.a و
پیوست II به استثنای بخش 4 (ماژول H) از
دستورالعمل شورا 93/42/EEC در مورد پزشکی
دستگاه‌هایی که اصلاح شده و مطابقت دارند
(شماره سازمان اطلاع رسانی: 0434)
