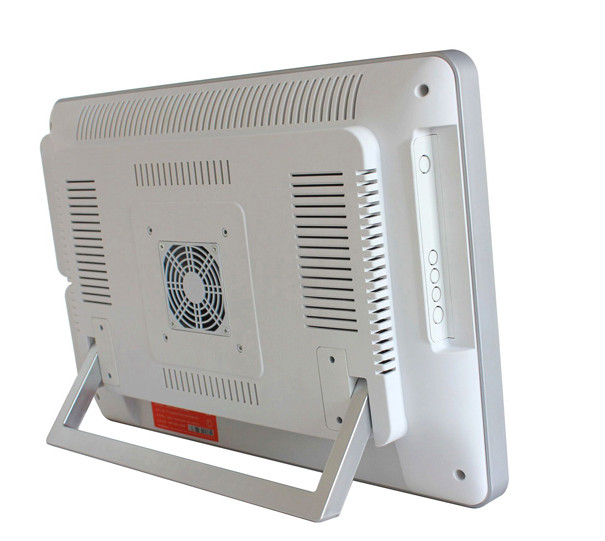

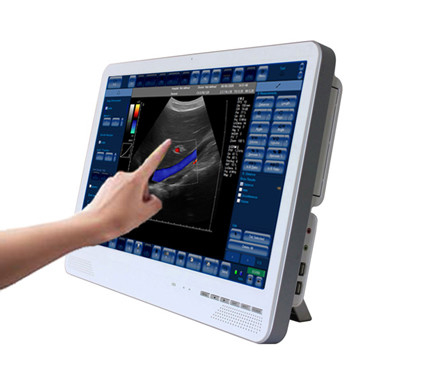

سیستم سونوگرافی داپلر رنگی SU-6C (صفحه نمایش لمسی) با گواهینامه CE
ویژگی:
صفحه نمایش لمسی LED رنگی 22 اینچی
-با کاوشگرهای متعدد متناسب با کاربردها و بودجه های مختلف
حالت تصویربرداری: B، BB، M، CD، PWD، CWD، DirPwr، Pwr
-تصویربرداری حالت داپلر چند رنگی با وضوح بالا، شامل اکثر تصویربرداری داپلر و پردازش تصویربرداری پیشرفته برای تشخیص های قلبی، عروقی و تشخیص OB می شود.
علاوه بر این می تواند به پردازش تصویر سه بعدی و پانوراما برای بازسازی حجم، تجسم، تقسیم بندی و اندازه گیری مجهز شود.
-آیا می توانید همه برنامه ها را با مایکروسافت نصب و اجرا کنید؟پنجره ها؟از جمله سیستم های مدیریت بیمار برای پیگیری بهتر، و همچنین ابزارهای شبکه برای دسترسی به داده های PACS
- ذخیره و پیش نمایش با حجم زیاد، ویرایش رکوردها (تصویر، نظرات صوتی، ویدیوی سینولوپ) توسط هاردیسک، فلش دیسک USB، DVD
-نمایش سه گانه: صفحه نمایش تریپلکس بلادرنگ B/ داپلر رنگی/ داپلر طیفی پالسی (به ترتیب سه TGC قابل تنظیم هستند)
-تکنولوژی THI (تصویربرداری هارمونیک بافت): کاهش نویز لکه ای، روشن کردن تصویر و بهبود کیفیت تصویر
-One-key Optimization: یک کلید برای تنظیم هشت پارامتر، بهینه سازی آسان تصویر.
-نرم افزار اندازه گیری قدرتمند: بسته نرم افزاری اندازه گیری همه کاره کلینیک محور
-مدیریت تصویر: فرمت تصویر همه کاره/ ذخیره سازی سینولوپ با ظرفیت بالا/ پیش نمایش/ ویرایش
-قابلیت نگهداری و به روز رسانی از طریق اینترنت
صرفه جویی در فضا با ادغام اسکنر اولتراسوند داپلر رنگی و رایانه اداری، و می تواند روی میز قرار گیرد یا روی دیوار نصب شود.
- می توان از طریق یک صفحه کلید معمولی رایانه شخصی و ماوس یا یک صفحه کلید اختصاصی اولتراسوند کنترل کرد.
-به جز استفاده عمومی، لباس مخصوص برای استفاده در اتاق عمل یا آمبولانس
-2 سوکت پروب
حالت های تصویربرداری
· ب
· B+B
· 4B
· B+M
· م
· فرمان B
· مرکب + ذوزنقه
· داپلر رنگی (CFM)
· پاور داپلر (PDI)
· پاور داپلر جهت دار (DPDI)
· داپلر موج پالسی (PWD)
· B+PWD (دوبلکس)
· B+CFM/PDI/DPDI+PWD (Triplex)
· فرکانس تکرار پالس بالا (HPRF)
· تصویربرداری هارمونیک بافتی (THI)
تصویربرداری اولتراسوند
· اندازه تصویر اولتراسوند: به طور خودکار با وضوح صفحه قابل تنظیم است
· مقیاس خاکستری: 256
· مقیاس رنگ: 256
· تصویربرداری اولتراسوند با حرکت کامل و اندازه کامل، تا 120 فریم در ثانیه (بستگی به عمق اسکن انتخابی، زاویه اسکن، حالت فوکوس، تنظیمات High Line Density، سرعت کامپیوتر دارد)
· ضبط/پخش سینمای لوپ: چندین هزار فریم (بستگی به اندازه حافظه کامپیوتر و حالت اسکن دارد)
حالت زوم: از 60٪ تا 600٪ در همه حالت ها (اسکن، فریز، B، B+B، 4B، حالت های داپلر، M-zoom، cineloop و غیره)
· متغیر منطقه مشاهده برای به حداکثر رساندن نرخ فریم: 6 مرحله
· حالت تصویر کوچک: تا 32 تصویر
· حالت "انجماد".
· حالت "تجمیع خودکار".
روش اسکن
· خطی الکترونیکی
· محدب الکترونیکی
· میکرومحدب الکترونیکی
· عمق اسکن: 2-30 سانتی متر
مبدل ها
· محدب، میکرو محدب، خطی، ترانس واژینال
o از 2.0 مگاهرتز تا 12.0 مگاهرتز
o چند فرکانس
· تشخیص خودکار مبدل
داپلر رنگی
· متغیر PRF: 0.5-10 کیلوهرتز
· تنظیمات فیلتر دیوار: 3 مرحله (5٪، 10٪، 15٪ PRF)
· کنترل بهره: 50 دسی بل
· فرمان زاویه ای برای مبدل های خطی: ± 10 درجه
· فیلتر فضایی بلادرنگ: 4 مقدار
· پالت CFM: 10 نقشه
· پالت PDI: 11 نقشه
· کنترل اولویت B/Color
· کنترل آستانه رنگ
· کنترل پایه CFM
· انتخاب فرکانس داپلر: 2 فرکانس / هر مبدل
· میانگین قاب رنگ: 8 مقدار
· نقشه برداری رنگ شفاف (TCM): 10 مقدار
بهینه سازی خودکار تصویر
· تنظیم خودکار تک کلیک:
o B-image: بهره، محدوده دینامیکی، لغزنده TGC
o رنگ داپلر: بهره CFM/PDI/DPDI
o داپلر موجی پالسی: خط پایه، معکوس، PRF
داپلر موج پالسی
· متغیر PRF: 1-15 کیلوهرتز
· تنظیمات فیلتر دیوار: 16 مرحله (2.5٪ - 20٪ PRF)
· کنترل بهره: 50 دسی بل
· فرمان زاویه ای برای مبدل های خطی: ± 10 درجه
· خط ردیابی بلادرنگ با محاسبه خودکار پارامترهای طیف
· صدای استریو: کنترل صدا
· پالت PWD: 12 نقشه
· انتخاب فرکانس داپلر: 2 فرکانس / هر مبدل
تمرکز کردن
- تمرکز انتقال دیجیتال
- حالت چند فوکوس:
- انتقال/دریافت فوکوس
- از پیش تنظیم های منطقه فوکوس قابل برنامه ریزی
- حالت فوکوس پویا:
- انتقال تمرکز متغیر
- تمرکز دریافت پویا
در حال پردازش
- حالت اسکن با تراکم خط بالا برای وضوح بهتر
- کنترل TGC، 5-10 لغزنده (قابل تنظیم) 40 دسی بل
- محدوده دینامیکی: 120 دسی بل، 8 مقدار
- کنترل سود کلی
- M - کنترل سرعت جارو کردن حالت
- کنترل قدرت صوتی
- میانگین قاب متغیر
- روشنایی، کنتراست
- کنترل پیشرفته گاما: 8 منحنی ثابت، 8 تعریف شده توسط کاربر (سفارشی)
- جهت اسکن، چرخش، کنترل های بالا به پایین
- کنترل منفی / مثبت
- درونیابی دو خطی
- کنترل افزایش اکو
- عملکرد رد نویز
- کاهش لکه و بهبود ساختار PureView: 8 الگوریتم
کارکرد
- عملکرد ماوس / گوی / صفحه کلید
- نمادهای تشریحی با نشانگر موقعیت مبدل
- ارسال مستقیم ایمیل با پیوست تصویر یا ویدئو از طریق اینترنت
- فایل DICOM را به سرور فشار دهید
- چاپ روی چاپگر سیستم
- تنظیمات نامحدود قابل برنامه ریزی برای تصویربرداری بالینی خاص
- خروجی تلویزیون از طریق آداپتور نمایش کامپیوتر
فرمت های فایل
- ذخیره / بارگیری تصویر و ویدیو
- AVI
- JPG
- BMP
- PNG
- TIF
- DCM (DICOM غیر فشرده)
- DCM (DICOM-JPEG RGB/YBR)
- DCM (ویدیو DICOM-JPEG RGB/YBR)
- TPD (داده های تصویری)
- TVD (داده های ویدیویی)
DICOM
- SCU تأیید
- فهرست کار (MWL) SCU
- مرحله روش انجام شده (MPPS) SCU
- فروشگاه SCU (تصاویر، سینما)
- چاپ SCU (مقیاس خاکستری، رنگی)
سفارشی سازی رابط
- مجموعه ای از طرح های پوستی از پیش تعریف شده برای رابط نرم افزاری
- مجموعه ای از تصاویر دکمه های از پیش تعریف شده
- پشتیبانی چند زبانه، زبان ها:
- چینی ها
- انگلیسی
- آلمانی
- ایتالیایی
- کره ای
- لیتوانیایی
- مجاری
- لهستانی
- رومانیایی
- روسی
- اسپانیایی
- موقعیت چیدمان B+M، B+PW، اندازه
- اندازه ناحیه سونوگرافی
- اندازه فونت
اندازه گیری ها و محاسبات عمومی
- اندازه گیری ها و محاسبات عمومی حالت B و Color Doppler
- فاصله
- طول (روش: 1 اثر)
- مساحت، محیط (روش ها: 1 بیضی، 1 اثر، 1 فاصله)
- حجم (روش ها: 1 فاصله، 2 فاصله، 3 فاصله، 1 بیضی)
- زاویه (روش ها: 2 فاصله، 3 فاصله)
- درصد تنگی (روش ها: 2 فاصله، 2 ناحیه بیضی یا ردیابی)
- نسبت A/B (روش ها: 2 فاصله، 2 ناحیه بیضی یا ردیابی، 2 محیط بیضی یا ردیابی)
- اندازه گیری ها و محاسبات کلی حالت M
- فاصله، زمان، سرعت
- ضربان قلب (روش ها: 1 ضربه، 2 ضربه)
- درصد تنگی (روش: 2 فاصله)
- نسبت A/B (روش ها: 2 فاصله، 2 بار، 2 سرعت)
- اندازه گیری ها و محاسبات عمومی حالت PW
- اندازه گیری ها و محاسبات PW یک نقطه ای:
- اندازه گیری ها و محاسبات PW دو نقطه ای:
- تفاوت سرعت
- اختلاف گرادیان فشار (PG).
- فاصله زمانی
- شتاب
- شاخص مقاومت (RI)
- ضربان قلب (روش ها: 1 ضربه، 2 ضربه)
- حداقل و حداکثر سرعت
- گرادیان فشار (PG) حداقل و حداکثر
- اندازه گیری ها و محاسبات PW مبتنی بر ردیابی:
- زمان ردیابی
- سرعت ردیابی حداقل، حداکثر، میانگین
- ردیابی گرادیان فشار (PG) حداقل، حداکثر، میانگین
- انتگرال زمان سرعت (VTI)
- شاخص نبض (PI)
- نسبت های A/B اندازه گیری های PW یک نقطه ای:
- نسبت سرعت A/B
- گرادیان فشار (PG) نسبت A/B
- نسبت های A/B اندازه گیری های PW دو نقطه ای:
- تفاوت سرعت نسبت A/B
- اختلاف گرادیان فشار (PG) نسبت A/B
- اختلاف زمانی نسبت A/B
- نسبت شتاب A/B
- نسبت A/B شاخص های مقاومت
- نسبت های A/B اندازه گیری های PW مبتنی بر ردیابی:
- سرعت به معنای نسبت A/B است
- گرادیان فشار (PG) به معنای نسبت A/B است
- نسبت A/B شاخص های ضربان دار
- انتگرال های زمان سرعت نسبت A/B
حالت PW اندازه گیری ها و محاسبات قلب و عروق انسان
- بطن چپ: قطر LVOT، LVOT VTI، LVOT Vmax، SV (حجم ضربه)، SI (شاخص حجم ضربه)، CO (برون ده قلبی)، CI (شاخص قلبی)، dP:dt (فشار دلتا: زمان دلتا)، MPI ( شاخص عملکرد میوکارد بطن چپ)
- دریچه میترال: MVA(PHT) (منطقه دریچه میترال با استفاده از نیمه زمان فشار)، MVA با استفاده از معادله تداوم (LVOT Diam، MV VTI؛ LVOT Diam، MV Vmax)، dP:dt، نسبت E/A
- دریچه آئورت: AVA (ناحیه دریچه آئورت) با استفاده از معادله پیوستگی (LVOT Diam، AV VTI؛ LVOT Diam، AV Vmax)، AVI (شاخص دریچه آئورت)، DPI (شاخص عملکرد بدون بعد)، AV PHT (نیمه زمان فشار دریچه آئورت)
- بطن راست: قطر RVOT، RVOT VTI، RVOT Vmax، dP:dt، RV MPI (شاخص عملکرد میوکارد بطن راست)، MPAP (میانگین فشار شریان ریوی)
- دریچه سه لتی: TVA (ناحیه دریچه سه لتی) با استفاده از معادله تداوم (RVOT Diam، TV VTI؛ RVOT Diam، TV Vmax).نسبت E/A تلویزیون، PHT تلویزیون
- دریچه ریوی: PVA (منطقه دریچه ریوی) با استفاده از معادله تداوم (RVOT Diam، PV VTI؛ RVOT Diam، PV Vmax)، PVI (شاخص دریچه ریوی)، DPI (شاخص عملکرد بدون بعد)، PV PHT (نیمه زمان فشار دریچه ریوی)
- ورید ریوی؛ورید کبدی
- شانت: Qp:Qs (نسبت جریان ریوی-سیستمیک)
بسته های اندازه گیری و محاسبات انسانی
- بسته محاسبات عمومی انسانی
- اندازه‌گیری‌ها: مانند اندازه‌گیری‌های عمومی حالت‌های مختلف (B، M، PW)
- محاسبات: BSA از طریق قد و وزن، BSA از طریق وزن، زاویه هیپ (α، β)، پوشش سر استخوان ران (FHC)
- محاسبات حالت PW: HR، SV با استفاده از مساحت جریان، SV با استفاده از قطر جریان، SI، CO، CI، محاسبه مساحت با استفاده از معادله پیوستگی (روش‌ها: مساحت و VTI، مساحت و سرعت، قطر و VTI، قطر و سرعت، نسبت سرعت (S /D، D/S)، dP:dt، حجم جریان (روش‌ها: قطر، مساحت)، PHT، MVA
- بسته محاسبات مامایی / زنان (OB / GYN).
- اندازه‌گیری‌ها: LMP (وارد شده یا از تقویم)، AC، BPD، FL، HC، FTA، AAPD، ATD، TAPD، TTD، CRL، GS، HL، TL، UL، OFD، BOD، Cereb، Clav، Rad، AFI، FHR
- محاسبات تخمینی تاریخ تولد (EDD): EDD(LMP)، EDD(GA)، EDD(AUA)
- نسبت ها: FL / AC، FL / HC، FL / BPD، HC / AC، CI
- محاسبات تخمینی وزن جنین (EFW): EFW(AC)، EFW(AC،BPD)، EFW(AC،FL)، EFW(AC،HC)، EFW(AC،HC،BPD)، EFW(FL)، EFW( AC،FL،HC)، EFW(AC،BPD،FL)، EFW(AC،BPD،FL،HC)، EFW(BPD،FL،FTA)، EFW(BPD،ATD)، EFW(BPD،TTD)، EFW(BPD،TAPD،TTD)، EFW(BPD،FL،TAPD،TTD)
- مقادیر EFW انتخاب شده برای محاسبه میانگین EFW استفاده می شود
- محاسبات سن حاملگی (GA): GA(AC)، GA(BPD)، GA(CRL)، GA(FL)، GA(GS)، GA(HC)، GA(HL)، GA(OFD)، GA(TL , GA (UL)، GA (HC/AC)، GA (FTA)، GA (ATD)، GA (TAPD)، GA (TTD)، GA (BOD)، GA (Cereb)، GA (Clav)
- تخمین رشد جنین (روند): AC(GA)، BPD(GA)، CRL(GA)، FL(GA)، GS(GA)، HC(GA)، HL(GA)، OFD(GA)، TL(GA) , UL(GA)، [FL/AC](GA)، [FL/HC](GA)، [HC/AC](GA)، EFW(GA)، AAPD(GA)، ATD(GA)، TAPD (GA)، TTD (GA)، BOD (GA)، سرب (GA)، راد (GA)، کلاو (GA)، AFI (GA)، FHR (GA)
- جداول رشد انتخاب شده به عنوان منحنی های رشد جنین تجسم می شوند
- نرم افزار از تعداد نامحدودی از جداول رشد تعریف شده توسط کاربر پشتیبانی می کند
- زنان و زایمان انسان (GYN)
- اندازه گیری: طول، قد، عرض رحم، دهانه رحم، تخمدان ها، کلیه ها، فولیکول ها
- محاسبات: حجم رحم، دهانه رحم، تخمدان ها، کلیه ها، فولیکول ها
- اندازه گیری ها و محاسبات معاینه شکم انسان
- کبد: حجم (قطرهای CC، AP، LL)
- کیسه صفرا: حجم، ضخامت دیواره، مجرای صفراوی خارج کبدی (EBD)، مجرای صفراوی مشترک (CBD)، مجرای مشترک کبدی (CHD)
- پانکراس: قطر سر، قطر بدن، قطر دم، سر مجرای پانکراس، بدن مجرای پانکراس
- طحال: حجم (طول، عرض، ضخامت)
- دستگاه گوارش: ضخامت دیواره آپاندیس، قطر آپاندیس، ضخامت دیواره روده (در معده، روده کوچک، روده بزرگ)
- مثانه: حجم (طول، ارتفاع، عرض)
- کلیه راست / چپ: حجم (طول، ارتفاع، عرض)، قطر لگن
- اورولوژی انسانی
- اندازه گیری: طول، قد، عرض کلیه ها، مثانه، پروستات، بیضه ها
- محاسبات: حجم کلیه ها، مثانه، پروستات، بیضه ها.RUV (حجم ادرار باقیمانده)
- غدد درون ریز انسانی
- اندازه گیری: طول، عرض، ضخامت لوب تیروئید
- محاسبات: حجم لوب تیروئید.حجم تیروئید
- اندازه گیری ها و محاسبات معاینه عروق انسان
- محاسبات تنگی بر اساس فاصله و مساحت در سمت چپ (راست) ساب ترقوه، CCA (شریان کاروتید مشترک)، لامپ، ICA (شریان کاروتید داخلی)، ECA (شریان کاروتید خارجی)، عروق مهره ای در مکان های پروگزیمال، میانی، دیستال
- نسبت‌های PSV/EDV (پیک سرعت سیستول / سرعت دیاستول پایانی) برای هر رگ و مکان
- نسبت سرعت ICA PSV/CCA PSV، ICA EDV/CCA EDV، ICA PSV/CCA EDV، ECA PSV/CCA PSV، ECA EDV/CCA EDV، ECA PSV/CCA EDV در Rt.(سرتوان) پروکس.(میانه، دور.) مکان
- قلب و عروق انسان
- نرم افزار از اندازه گیری های زیر بطن چپ، دریچه آئورت، دهلیز چپ پشتیبانی می کند: IVSd (ضخامت تیغه بین بطنی، دیاستول)، LVIDd (قطر داخلی بطن چپ، دیاستول)، LVPWd (ضخامت دیواره خلفی بطن چپ، دیاستول)، AOdmentor ، دیاستول)، IVS (ضخامت تیغه بین بطنی، سیستول)، LVID (قطر داخلی بطن چپ، سیستول)، LVPWs (ضخامت دیواره خلفی بطن چپ، سیستول)، LADs (بعد دهلیز چپ، سیستول).
- محاسبات: HR (ضربان قلب)، BSA (مساحت سطح بدن)، حجم بطن چپ (روش‌ها: مکعب، Teichholz، Gibson، LVAM-LVAP سیمپسون، صفحه تک سیمپسون، دوباله سیمپسون، گلوله، صفحه تک بیضوی V، دوطرفه بیضی)، (حجم ضربه)، SI (شاخص حجم ضربه)، EF (کسری جهشی)، CO (برون ده قلبی)، CI (شاخص قلبی)، STIVS (کوتاه شدن بین بطنی)، FS (کوتاه سازی کسری)، STPW (کوتاه کردن دیواره خلفی)، LVM (توده قلبی بطن چپ)، CMI (شاخص توده قلبی)، نسبت LA/AO
بسته های Human/Vetinary OB Gyn: نرم افزار از تعداد نامحدودی از جداول GA تعریف شده توسط کاربر پشتیبانی می کند، مقادیر GA انتخاب شده برای محاسبه میانگین GA (متوسط سن اولتراسوند - AUA) استفاده می شود.
بسته اندازه گیری قلب و عروق انسانی/ دامپزشکی به طور خودکار تصاویر راهنمایی را نشان می دهد که نشان می دهد اندازه گیری های مناسب کجا و چگونه باید انجام شوند.
بسته های محاسبات دامپزشکی
- سگ OB
- اندازه گیری: GS، CRL، HD، BD
- محاسبات سن حاملگی (GA): GA(BD)، GA(CRL)، GA(GS)، GA(HD)
- گربه OB
- اندازه گیری: HD، BD
- محاسبات سن بارداری (GA): GA (BD)، GA (HD)
- گوسفند OB
- اندازه گیری: CRL
- محاسبات سن حاملگی (GA): GA(CRL)
- گاو OB
- اندازه گیری: BD، CRL، HD، UD
- محاسبات سن حاملگی (GA): GA(BD)، GA(CRL)، GA(HD)، GA(UD)
بسته های محاسبات دامپزشکی
- اسب OB
- اندازه گیری ها: AOD، BPD، CRL، EOD، GS
- محاسبات سن حاملگی (GA): GA(AOD)، GA(BPD)، GA(CRL)، GA(EOD)، GA(GS)
- لاما OB
- اندازه گیری: BPD
- محاسبات سن حاملگی (GA): GA (BPD)
- بز OB
- اندازه گیری: BPD
- محاسبات سن حاملگی (GA): GA (BPD) برای گونه های مختلف
- قلب و عروق حیوانات
- بطن چپ، دریچه آئورت، اندازه گیری دهلیز چپ: IVSd، LVIDd، LVPWd، AOd، IVSs، LVIDs، LVPWs، LADs، ET
- محاسبات: HR، حجم LV (مکعب، Teichholz، Gibson)، SV، EF، CO، STIVS، FS، STPW، LA/AO، VCF
پیکربندی استاندارد:
- میزبان 1 واحد
-پراب محدب 1 عدد
-پروب لاینار یا ترانس واژینال 1 عدد
-صفحه کلید کامپیوتر 1 عدد
اختیاری:
خطی، ترانس واژینال، میکرو محدب، چرخ دستی، چاپگر
