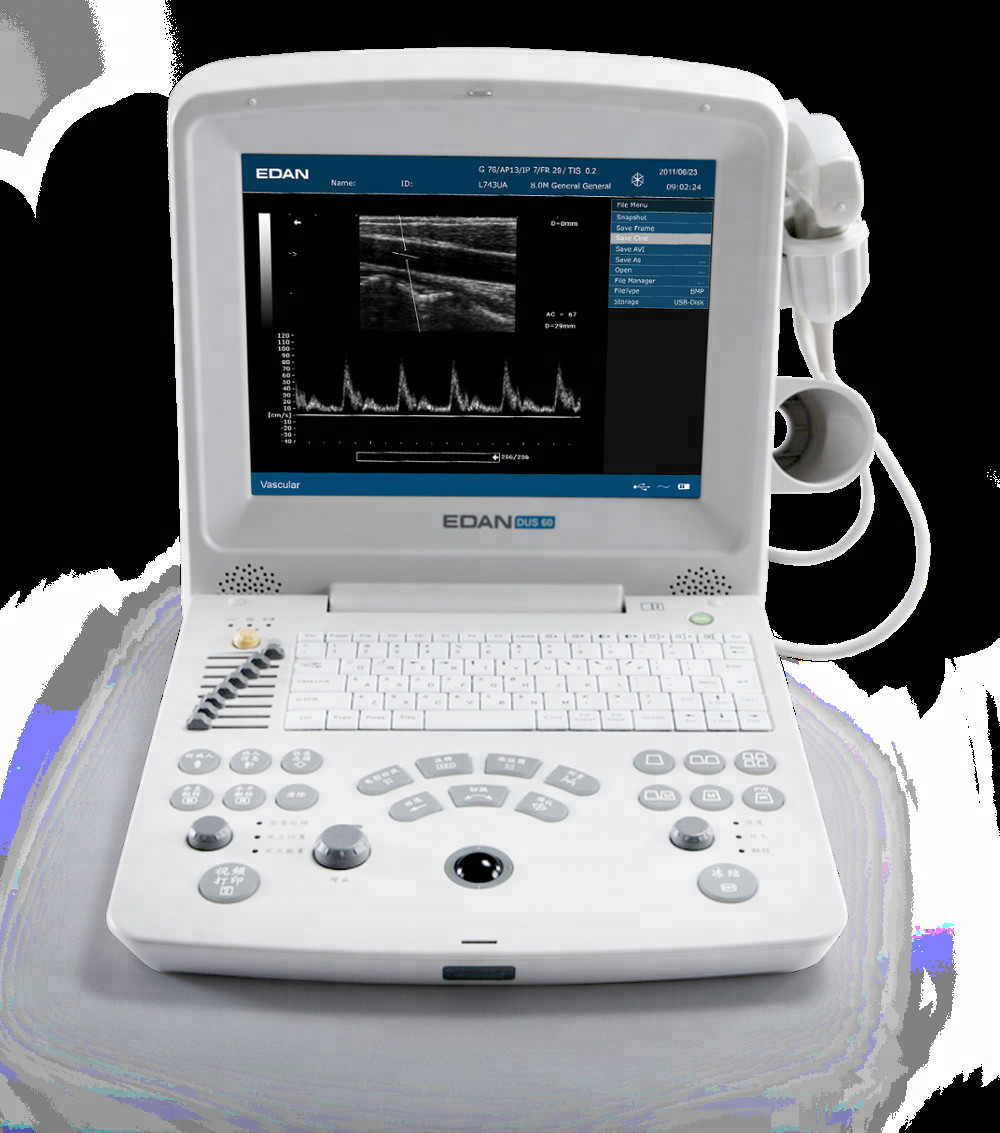

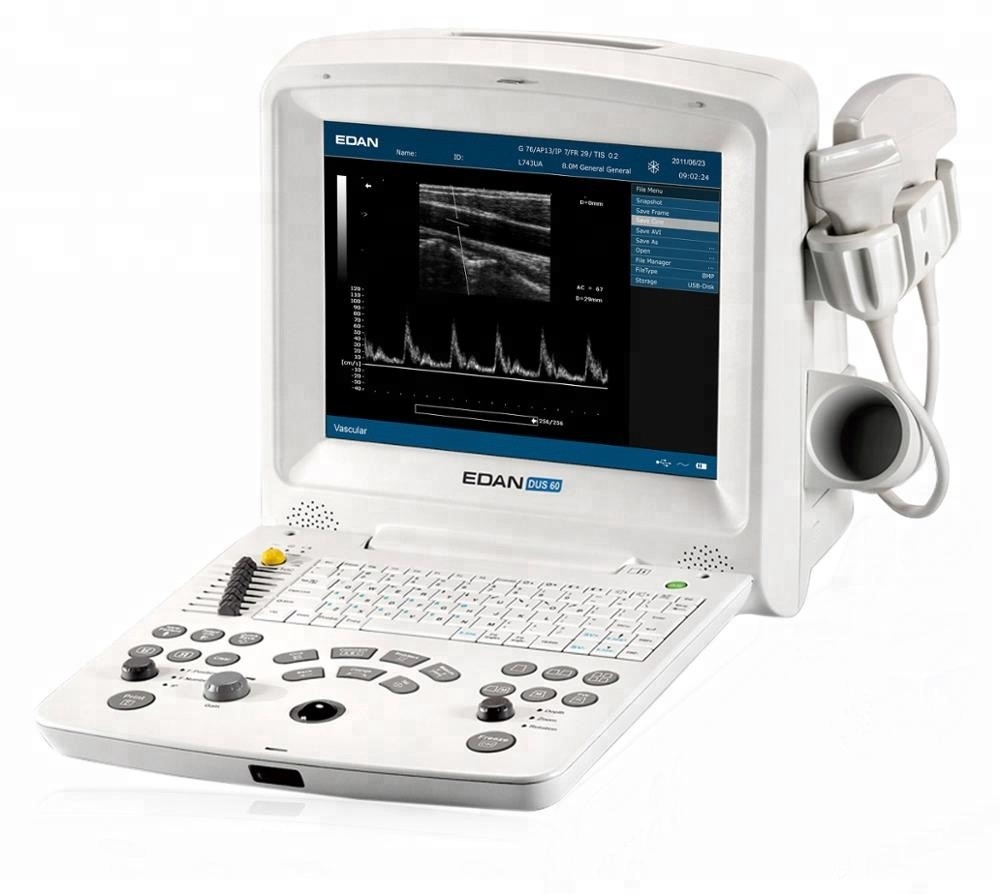

سیستم سونوگرافی فشرده جدید DUS 60

سیستم سونوگرافی فشرده جدید DUS 60

پیکربندی استاندارد شامل:
واحد اصلی
- مانیتور LCD 12.1 اینچی
- دو کانکتور مبدل استاندارد
- کنترل 8 قسمتی TGC
- تصویربرداری ترکیبی هارمونیک وارونگی فازی
- شکل دهی چند پرتو
- دیافراگم مصنوعی
- عملکرد IP (پردازش تصویر).
- حافظه حلقه سینما 256 فریم
- ظرفیت ذخیره سازی تصویر 504 مگابایت
- دو پورت USB
- شبه رنگ
- بسته نرم افزاری اندازه گیری و محاسبه
- فلش دیسک (Netac، 4G، پروتکل USB2.0)

تصویربرداری هارمونیک وارونگی فاز

سیگنال های هارمونیک با انتشار امواج اولتراسوند در بدن تولید می شوند.از آنجایی که این سیگنال‌ها در بدن تولید می‌شوند، تحت‌تاثیر چربی‌های ناشی از مصنوعات در نزدیکی سطح پوست قرار نمی‌گیرند.در نتیجه، تصویری که تنها با استفاده از سیگنال هارمونیک تشکیل می شود، درهم و برهمی کمتری خواهد داشت و می تواند تشخیصی بیشتری داشته باشد.با هارمونیک های وارونگی فاز، جفت پالس اولتراسوند بافازهای مخالف منتقل می شود.هنگامی که سیگنال های دریافتی از پالس های معکوس با هم جمع می شوند، اجزای اصلی لغو می شوند و تنها سیگنال هارمونیک باقی می ماند.این یک تصویر با هارمونیک خالص با کاهش مصنوعات درهم و برهمی ایجاد می کند که تصویر را تخریب می کند.

فناوری کاهش لکه

تصویربرداری کاهش لکه از پردازش تصویر در زمان واقعی برای بهبود تجسم آناتومی و آسیب شناسی با کاهش نویز لکه استفاده می کند.فناوری تصویربرداری کاهش نویز لکه ای Edan از یک الگوریتم فیلتر ناهمسانگرد پیشرفته چند مقیاسی استفاده می کند.این فناوری تصویربرداری در جداسازی نواحی نویز از تصویر تشخیصی عالی است و اجازه می دهد تا فیلتر پیچیده به طور متفاوتی روی نویز در مقایسه با اطلاعات واقعی آناتومیک انجام شود و در نتیجه یک تصویر بهبودیافته تولید شود.

فناوری چند پرتو

سیستم‌های اولتراسوند از پرتوهایی استفاده می‌کنند که به صورت الکترونیکی متمرکز شده‌اند تا وضوح فضایی بالایی تولید کنند.سیگنال‌های مبدل به تأخیر می‌افتند و در سیستم جمع می‌شوند تا یک پرتو اولتراسوند متمرکز تولید کنند.سیگنال‌های یکسان را می‌توان با تأخیرهای مختلف برای تولید پرتوهای متعدد به هم اضافه کرد.هنگامی که این کار انجام می شود، وضوح فضایی را می توان بدون کاهش نرخ فریم یا نرخ فریم را بدون کاهش وضوح بهبود بخشید.همانطور که در زیر نشان داده شده است، با شکل دهی پرتو دوگانه، همان پرتوهای دریافتی با نیمی از پرتوهای انتقال تشکیل می شوند، بنابراین نرخ فریم دو برابر می شود.
