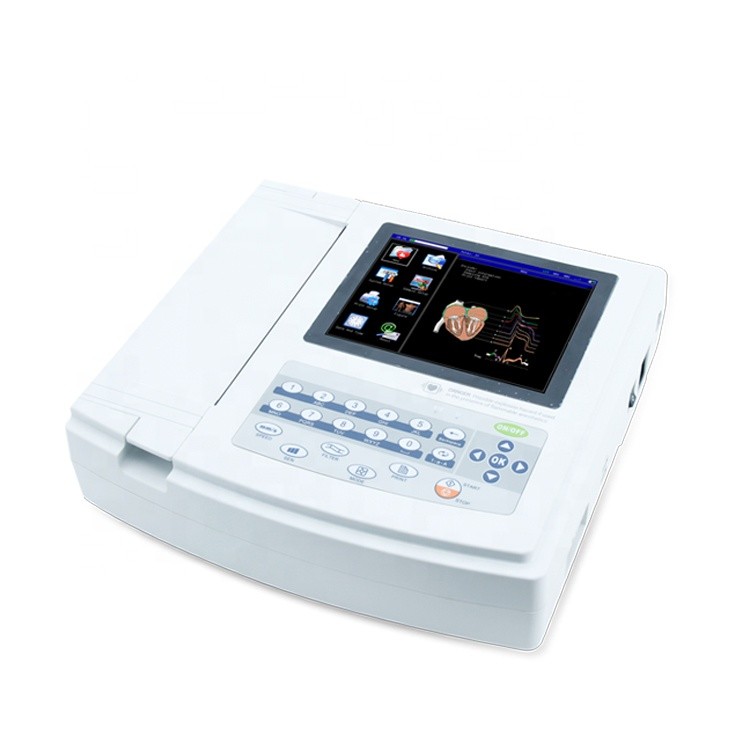

سازنده دستگاه نوار قلب قابل حمل ECG1200G 12 کانال CONTEC CE

مقدمه ها

ECG1200G ECG دوازده کانالی، نوعی الکتروکاردیوگراف است که 12 سیگنال ECG را به طور همزمان نمونه برداری می کند و شکل موج ECG را با سیستم چاپ حرارتی چاپ می کند.عملکردهای آن به شرح زیر است: ضبط و نمایش شکل موج ECG در حالت خودکار/دستی.اندازه گیری خودکار و تشخیص خودکار پارامترهای موج ECG.ایجاد وضعیت سرب و کمبود کاغذ؛جابجایی چندین نوع زبان رابط؛مدیریت پایگاه داده پرونده


امکانات

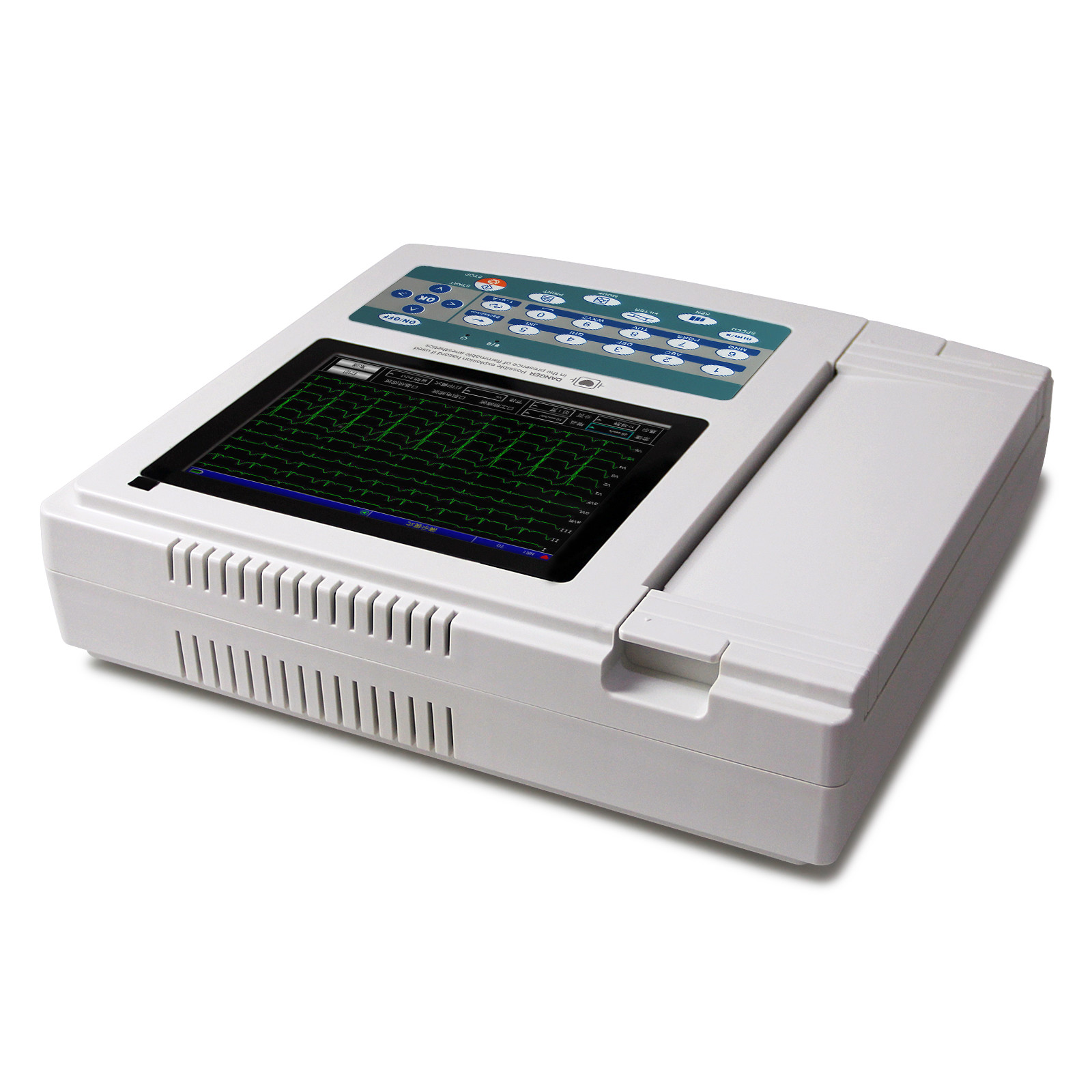

1. 8 اینچ LCD رنگی TFT وضعیت کار و شکل موج ECG را نشان می دهد. قبل از چاپ شکل موج را بررسی کنید تا کاغذ ضبط ذخیره شود.
2. 12 جمع آوری همزمان ECG، پردازش سیگنال دیجیتال، برای دریافت شکل موج ECG با کیفیت بالاتر از طریق فیلتر AC، DFT و EMG سیگنال های ECG.
3. نمایش همزمان شکل موج ECG لیدهای 3/6/12 و وضعیت حالت چاپ، حساسیت، سرعت، فیلتر و غیره برای تشخیص کنتراست آسان است.
4. حالت ها و فرمت های چاپ را ضرب کنید، از جمله 12*1، 6*2+1 (ریتم لید)، 6*2، ریتم 12، ریتم 10، ریتم 8، ریتم 6، دستی و فریز و غیره. طول موج چاپ شده می تواند باشد. عملکرد چاپ دوره ای تنظیم شده و همزمان برای برآوردن کاربردهای مختلف ارائه می شود.
5. این ابزار دارای عملکردهای آنالیز خودکار و تشخیص خودکار پارامترهای شکل موج ECG معمولی است، پارامترهای اندازه گیری مانند HR، فاصله PR، مدت زمان P، مدت زمان QRS، فاصله QT، Q-Tc، P Axis، QRS Axis، T Axis را ارائه می دهد. ، R(V5)، S(V1)، R(V5)+S(V1)، و غیره و نتیجه گیری تشخیص خودکار برای کاهش بار پزشک.
6. منبع تغذیه AC/DC.باتری لیتیوم پلیمری قابل شارژ داخلی.در بهترین حالت DC، می تواند به مدت 10 ساعت در حالت آماده به کار باشد، کمتر از 3 ساعت چاپ کند و 300 قطعه شکل موج ECG را برای رفع نیاز ویزیت بیماران و معاینه فیزیکی چاپ کند.
7. MSF داخلی، می تواند بیش از 1000 مورد را ذخیره کند، برای بررسی پرونده پزشک و آمار اطلاعاتی مناسب است.
8. سیستم رابط عملیاتی چینی/انگلیسی/اسپانیایی/ترکی/آلمانی/پرتغالی/قزاقستان/روسی را فراهم می‌کند و می‌تواند گزارش‌های زبانی فوق را چاپ کند.
9. این سیستم سرعت های چند برابری چاپ، از جمله 5mm/s، 6.25mm/s، 10mm/s، 12.5mm/s، 25mm/s، 50mm/s و چاپ گراف نتیجه گیری انتزاعی را ارائه می دهد.

مشخصات فنی

• شرایط محیطی
  عمل
  الف) دمای محیط: +5℃~+35℃
  ب) رطوبت نسبی: ≤80%
  ج) منبع تغذیه: AC: 100 ولت ~ 240 ولت، 50/60 هرتز
  باتری لیتیومی قابل شارژ DC: 18 ولت، 3500 میلی آمپر ساعت
  د) فشار اتمسفر: 86kPa~106kPa
  حمل و نقل و ذخیره سازی
  الف) دمای محیط: -40℃~55℃
  ب) رطوبت نسبی: ≤95٪
  ج) فشار اتمسفر: 50kPa~106kPa
• راه ورودی: حفاظت شناور و دفیبریلاسیون
• دقت نمونه برداری: 12 بیت
• سرب: استاندارد 12 لید (مدل: BIP0057)
• جریان نشت بیمار: <10μA
• امپدانس ورودی: ≥50MΩ
• پاسخ فرکانسی: 0.05Hz~150Hz(-3dB~+0.4dB)
• ثابت زمانی: ثابت زمانی≥3.2 ثانیه
• CMRR: > 60dB، >100dB (افزودن فیلتر)
• فیلتر EMG: 25Hz/35Hz (-3dB)
• فیلتر AC: 50Hz/60Hz (≥20dB)
• روش ضبط: سیستم چاپ حرارتی

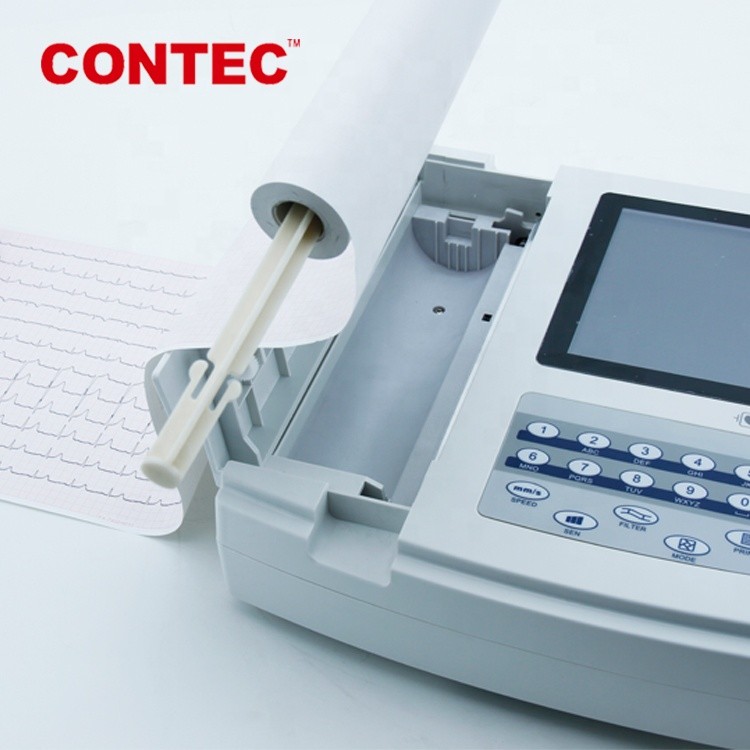

• مشخصات کاغذ ضبط: کاغذ حرارتی با سرعت 210mm(W)*20m(L)
• سرعت کاغذ:
  رکورد خودکار: 25 میلی متر بر ثانیه، 50 میلی متر بر ثانیه، خطا: ± 5%
  رکورد ریتم: 25mm/s، 50mm/s، خطا:±5%
  رکورد دستی: 5mm/s، 6.25mm/s، 10mm/s، 12.5mm/s، 25mm/s، 50mm/s، خطا: ±5%
• انتخاب حساسیت: 2.5،5،10،20،40mm/mV، خطا: ±5%.حساسیت استاندارد 10mm/mV±0.2mm/mV است.
• ضبط خودکار: تنظیم ضبط با توجه به فرمت و حالت ضبط خودکار، تغییر خودکار سرنخ ها، اندازه گیری و تجزیه و تحلیل.
• ضبط ریتم: تنظیم رکورد با توجه به فرمت و حالت ضبط ریتم، اندازه گیری و تجزیه و تحلیل خودکار.
• رکورد دستی: تنظیم رکورد با توجه به فرمت ضبط دستی، تغییر دستی سرنخ ها.
• پارامترهای اندازه گیری: HR، فاصله PR، مدت زمان P، مدت زمان QRS، مدت زمان T، فاصله QT، Q-Tc، PA*is، QRS A*is، TA*is، R(V5)، S(V1)، R(V5 )+S(V1).
• نوع ایمنی محصول: بخش کاربردی کلاس I CF که شامل مدار حفاظت از دفیبریلاسیون و ضربان است.
• ولتاژ قطبش پایدار: ± 500 میلی ولت
• سطح نویز: ≤15μVp-p
• مشخصات فیوز: 2 عدد φ5 * 20 میلی متر تاخیر زمانی AC.T1.6AL 250 ولت
• اندازه: 340mm(L)*320mm(W)*85mm(H)
• وزن خالص: 3.2 کیلوگرم

تجهیزات جانبی

• استاندارد:
  سیم سرب ECG 1 مجموعه
  گیره الکترود اندام 1 مجموعه
  الکترود قفسه سینه 1 مجموعه
  سیم برق 1 عدد
  سیم زمین 1 مجموعه
  کاغذ ضبط حرارتی 1 ست
  دفترچه راهنمای کاربر 1 مجموعه
• اختیاری:
  خط داده ECG
  چاپگر جوهر افشان خارجی
  3G و WIFI
